Применение продукта

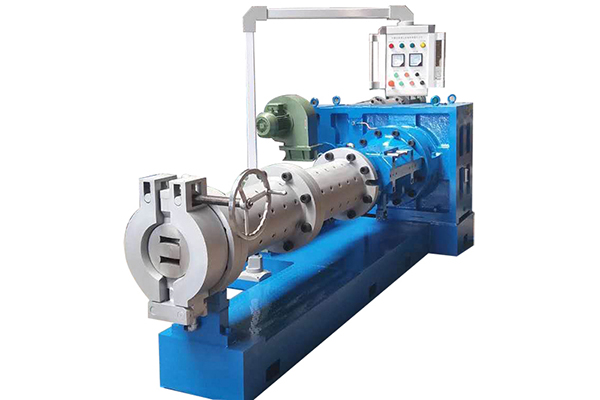

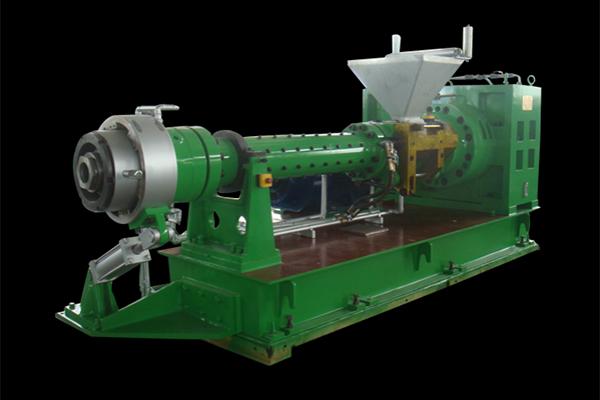

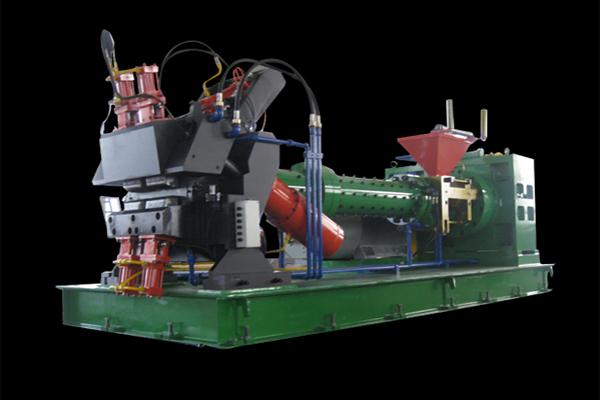

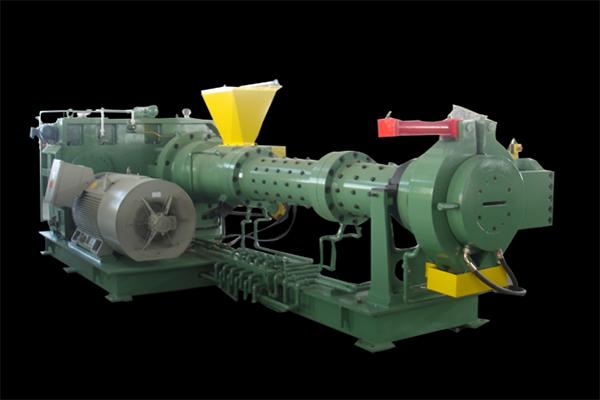

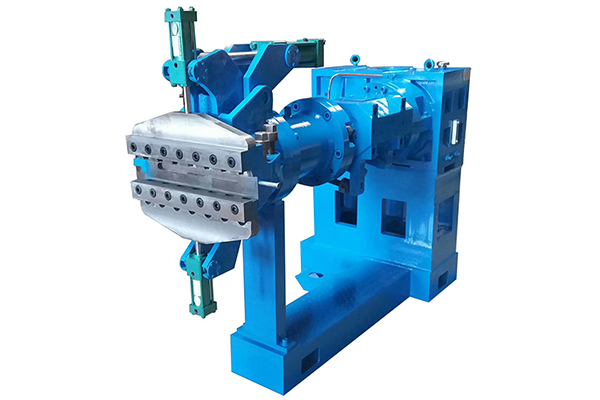

Штифтовой экструдер для резины холодной подачи используется для экструзии различных форм резиновых полуфабрикатов.
Штифтовой экструдер для резины холодного питания применяется для производства таких продуктов, как «o»-образное кольцо, уплотнительное кольцо, уплотняющие детали, резиновые прокладки, резиновые ленты, резиновые пластины, резиновые трубки, автозапчасти, детали бытовой техники, проволоки и кабели, применяется на заводах железнодорожного оборудования, на заводах по производству холодильников, шин, камер, бортовых ленточек, резиновых шин, шин для трактора, сельскохозяйственных шин, шин для мотоциклов,для легких грузовиков, инженерных и горнодобывающие шины, шин с восстановленным протектором, на конвейерных и транспортных лентахи т.д...
Описание продукта и техники
1. Винт: Материалы-38CrMoALA, глубина азотирования --0,5 ~ 0,7 мм, твердость-- HV950-1000.
2. Питающий ролик: В него в основном входят задний фюзеляж и втулка. Применяют конструкцию литой стали с рубашкой.
a. Задний фюзеляж: Применяют конструкцию литой стали, в то же время имеется полость, для жидкости охлаждения и циркуляции. Задний фюзеляж оснащен втулкой и питающим приспособлением
b. Втулка: материалы-- 38CrMoAlA, твердость внутренней поверхности-- HRC65 ~ 70, глубина твердого слоя составляет 0,5 ~ 0,7 мм.
3. Питающее приспособление: В него входят питающий ролик, крышка питающего ролика, гнездо вкладышей, зубчатая пара, подшипники, скребковый нож и другие компоненты:
Поверхность питающего ролика обрабатываются затвердением. Два конца наружной поверхности питающего ролика обрабатываются с помощью желобов для возврата клея для предотвращения склеивания в опорном подшипнике.
Для очищения клей, на поверхности ролика имеется скребковый нож. Скребок закреплен на ролике и можно регулировать зазор с помощью ролика.
Можно открыть питающее окно вращательно. Подшипники питающего ролика смазываются жиром и маслом
4. Цилиндр: материалы цилиндра --38CrMoAlA, поверхность обрабатывается азотированием, твердость внутренней поверхности-- HRC65 ~ 70, глубина твердого слоя составляет 0,5 ~ 0,7 мм, вдоль поверхности имеются осевые каналы, в которые может проникнуть термостатированная циркулирующая вода для отопления и охлаждения цилиндра.
5. Редуктор: является редуктором твёрдого профиля головки, точность передачи--шестая степень. Редуктор оснащен системой принудительной смазки зубчатого колеса с функциами орошения и охлаждения в масле.
Параметры продукта
Модель |
XJD-90×14D |
Диаметр винта |
мм |
90 |
Отношение длина диаметр |
|
14 |
Максимальная скорость винта |
об/мин |
60 |
Размер питающего окна |
мм |
120×80 |
Номер строки шипа |
8 |
Номер каждой строки шипа |
6 |
Модель экструдирования резины |
Z4-180-41 |
Мощность |
кВт |
55 |
Секция циркуляции горячей воды |
3 |
Главная мощность циркуляции горячей воды |
кВт |
35 |
Максимальная производственная мощность |
кг/ч |
360 |
Наружные габариты |
мм |
2300×1060×1450 |
Вес |
кг |
3800 |
Модель |
XJD-120×14D |
Диаметр винта |
мм |
120 |
Отношение длина диаметр |
|
14 |
Максимальная скорость винта |
об/мин |
50 |
Размер питающего окна |
мм |
160×100 |
Номер строки шипа |
10 |
Номер каждой строки шипа |
6 |
Модель экструдирования резины |
Z4-225-11 |
Мощность |
кВт |
110 |
Секция циркуляции горячей воды |
3 |
Главная мощность циркуляции горячей воды |
кВт |
35 |
Максимальная производственная мощность |
кг/ч |
800 |
Наружные габариты |
мм |
3250×1250×1650 |
Вес |
кг |
8200 |
Модель |
XJD-150×16D |
Диаметр винта |
мм |
150 |
Отношение длина диаметр |
|
16 |
Максимальная скорость винта |
об/мин |
43 |
Размер питающего окна |
мм |
200×120 |
Номер строки шипа |
10 |
Номер каждой строки шипа |
8 |
Модель экструдирования резины |
Z4-250-41 |
Мощность |
кВт |
220 |
Секция циркуляции горячей воды |
4 |
Главная мощность циркуляции горячей воды |
кВт |
60 |
Максимальная производственная мощность |
кг/ч |
1500 |
Наружные габариты |
мм |
3800×1590×1700 |
Вес |
кг |
10400 |
Модель |
XJD-200×12D |
Диаметр винта |
мм |
200 |
Отношение длина диаметр |
|
12 |
Максимальная скорость винта |
об/мин |
33 |
Размер питающего окна |
мм |
260×150 |
Номер строки шипа |
8 |
Номер каждой строки шипа |
10 |
Модель экструдирования резины |
Z4-280-32 |
Мощность |
кВт |
315 |
Секция циркуляции горячей воды |
4 |
Главная мощность циркуляции горячей воды |
кВт |
60 |
Максимальная производственная мощность |
кг/ч |
2600 |
Наружные габариты |
мм |
5030×1950×1850 |
Вес |
кг |
16500 |
|
|
|
|
Модель |
XJD-200×14D |
Диаметр винта |
мм |
200 |
Отношение длина диаметр |
|
14 |
Максимальная скорость винта |
об/мин |
33 |
Размер питающего окна |
мм |
260×150 |
Номер строки шипа |
10 |
Номер каждой строки шипа |
10 |
Модель экструдирования резины |
Z4-315-12 |
Мощность |
кВт |
355 |
Секция циркуляции горячей воды |
4 |
Главная мощность циркуляции горячей воды |
кВт |
60 |
Максимальная производственная мощность |
кг/ч |
2600 |
Наружные габариты |
мм |
5900×1950×1850 |
Вес |
кг |
17000 |
Модель |
XJD-250×12D |
Диаметр винта |
мм |
250 |
Отношение длина диаметр |
|
12 |
Максимальная скорость винта |
об/мин |
26 |
Размер питающего окна |
мм |
340×190 |
Номер строки шипа |
8 |
Номер каждой строки шипа |
12 |
Модель экструдирования резины |
Z4-315-42 |
Мощность |
кВт |
400 |
Секция циркуляции горячей воды |
4 |
Главная мощность циркуляции горячей воды |
кВт |
60 |
Максимальная производственная мощность |
кг/ч |
3600 |
Наружные габариты |
мм |
5400×2400×1920 |
Вес |
кг |
23000 |
Модель |
XJD-250×16D |
Диаметр винта |
мм |
250 |
Отношение длина диаметр |
|
16 |
Максимальная скорость винта |
об/мин |
26 |
Размер питающего окна |
мм |
340×190 |
Номер строки шипа |
12 |
Номер каждой строки шипа |
12 |
Модель экструдирования резины |
Z4-355-12 |
Мощность |
кВт |
450 |
Секция циркуляции горячей воды |
4 |
Главная мощность циркуляции горячей воды |
кВт |
60 |
Максимальная производственная мощность |
кг/ч |
3600 |
Наружные габариты |
мм |
6077×2400×1920 |
Вес |
кг |
23500 |
