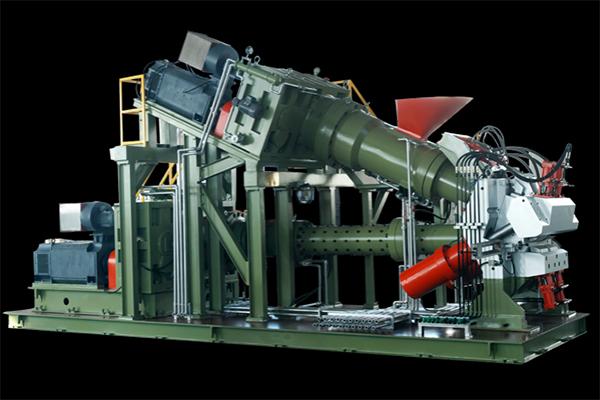

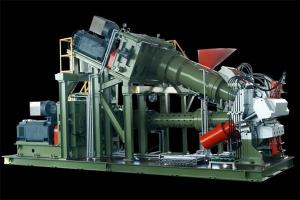

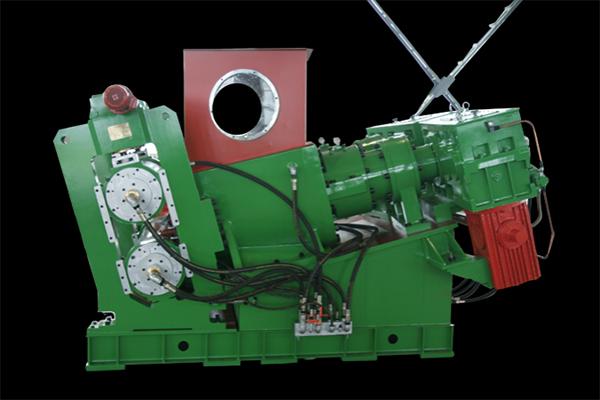

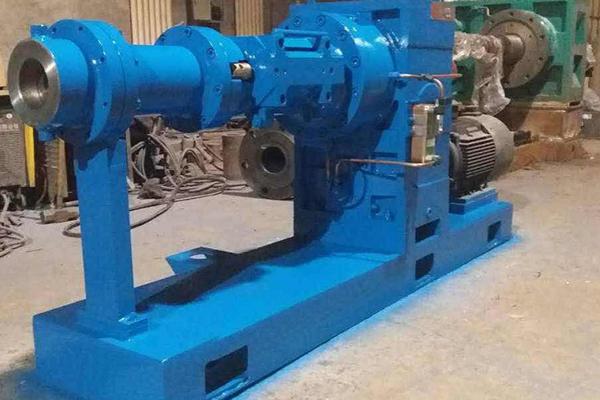

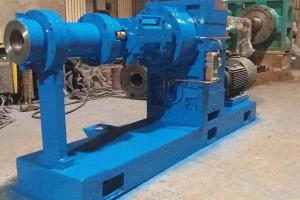

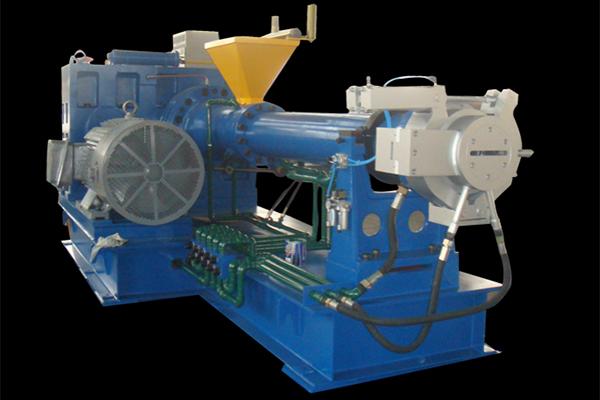

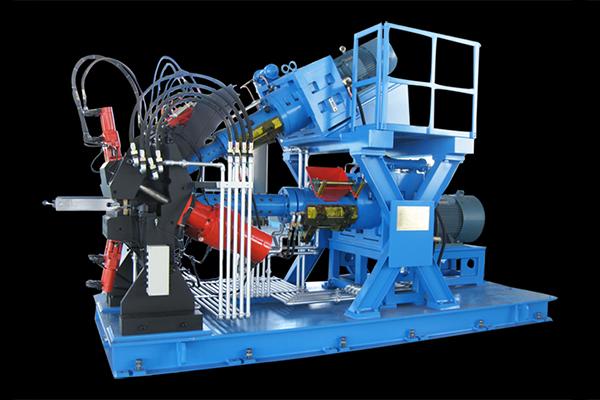

Экструдер для резины холодного питания
Применение продукта
Экструдер для резины холодной загрузки используется для экструзии различных форм резиновых полуфабрикатов.
Экструдер для резины холодной подачи применяется для производства таких продуктов, как «o»-образное кольцо, уплотнительное кольцо, уплотняющие детали, резиновые прокладки, резиновые ленты, резиновые пластины, резиновые трубки, автозапчасти, детали бытовой техники, проволоки и кабели, применяется на заводах железнодорожного оборудования, на заводах по производству холодильников, шин, камер, бортовых ленточек, резиновых шин, шин для трактора, сельскохозяйственных шин, шин для мотоциклов,для легких грузовиков, инженерных и горнодобывающие шины, шин с восстановленным протектором, на конвейерных и транспортных лентахи т.д...
Технические параметры
| Модель | |||||||||
| Диаметр винта | мм | 60 | 90 | 120 | 150 | ||||
| Отношение длина / диаметр | |
15 | 12 | 12 | 16 | ||||
| Максимальная скорость винта | об/мин | 79 | 60 | 50 | 43 | ||||
| Размер питающего окна | мм | 80×55 | 120×80 | 160×100 | 180×125 | ||||
| Модель экструдирования резины | Y180L-4 | Y280S-6 | Z4-225-11 | Z4-250-31 | |||||
| Мощность | кВт | 22 | 45 | 75 | 132 | ||||
| Высота центра | мм | 1200 | 900 | 1000 | 1000 | ||||
| Секция циркуляции горячей воды | 3 | 3 | 3 | 4 | |||||
| Главная мощность циркуляции горячей воды | кВт | 25 | 35 | 35 | 60 | ||||
| Максимальная производственная мощность | кг/ч | 180 | 360 | 800 | 1500 | ||||
| Наружный габарит | мм | 2700×780×1560 | 2280×1000×1370 | 2789×1318×1706 | 6000×930×1545 | ||||
| Вес | кг | 2000 | 2500 | 4850 | 9000 | ||||
Описание продукта и техники
- Винт: Материалы-38CrMoALA, глубина азотирования --0,5 ~ 0,7 мм, твердость-- HV950-1000.
- Питающий ролик: В него в основном входят задний фюзеляж и втулка. Применяют конструкцию литой стали с рубашкой.
a. Задний фюзеляж: Применяют конструкцию литой стали, в то же время имеется полость, для жидкости охлаждения и циркуляции. Задний фюзеляж оснащен втулкой и питающим приспособлением
b. Втулка: материалы-- 38CrMoAlA, твердость внутренней поверхности-- HRC65 ~ 70, глубина твердого слоя составляет 0,5 ~ 0,7 мм.
- Питающее приспособление: В него входят питающий ролик, крышка питающего ролика, гнездо вкладышей, зубчатая пара, подшипники, скребковый нож и другие компоненты:
Поверхность питающего ролика обрабатываются затвердением. Два конца наружной поверхности питающего ролика обрабатываются с помощью желобов для возврата клея для предотвращения склеивания в опорном подшипнике.
Для очищения клей, на поверхности ролика имеется скребковый нож. Скребок закреплен на ролике и можно регулировать зазор с помощью ролика.
Можно открыть питающее окно вращательно. Подшипники питающего ролика смазываются жиром и маслом
- Цилиндр: материалы цилиндра --38CrMoAlA, поверхность обрабатывается азотированием, твердость внутренней поверхности-- HRC65 ~ 70, глубина твердого слоя составляет 0,5 ~ 0,7 мм, вдоль поверхности имеются осевые каналы, в которые может проникнуть термостатированная циркулирующая вода для отопления и охлаждения цилиндра.
- Редуктор: является редуктором твёрдого профиля головки, точность передачи--шестая степень. Редуктор оснащен системой принудительной смазки зубчатого колеса с функциами орошения и охлаждения в масле.
